Comment choisir le bon aimant NdFeB pour votre application ?

Choisir le bon aimant NdFeB (Néodyme Fer Bore) se résume à cinq facteurs fondamentaux : qualité (force magnétique), température de fonctionnement maximale, type de revêtement, forme et dimensions, et direction de magnétisation . Obtenez ces cinq paramètres correctement et l'aimant fonctionnera de manière fiable dans votre application pendant des années. Si vous en manquez un seul, vous risquez une démagnétisation, une défaillance due à la corrosion ou une inadéquation mécanique. Ce guide vous guide systématiquement à travers chaque décision.

Comprendre le système de notes avant toute chose

Aimants NdFeB sont classés par grade, exprimés sous la forme d'un chiffre suivi d'une ou deux lettres, par exemple N35, N42, N52 ou N35SH. Le numéro indique le produit énergétique maximal en MGOe (Megagauss-Oersteds) , qui est une mesure directe de la densité d’énergie magnétique. Les lettres indiquent la classe de performance thermique de l'aimant.

Voici une liste des qualités courantes et de leurs produits énergétiques typiques :

Une règle pratique : ne choisissez pas automatiquement la note la plus élevée . Les qualités supérieures sont plus difficiles à usiner, plus cassantes et peuvent avoir une coercivité plus faible, ce qui signifie qu'elles se démagnétisent plus facilement à des températures élevées. Faites correspondre la qualité à l'intensité de champ réelle requise dans votre conception.

Adaptez la température nominale à votre environnement d'exploitation

La température est la spécification la plus souvent négligée lors de la sélection Aimants NdFeB . Les aimants standard de qualité N (sans suffixe) ont une température de fonctionnement maximale de seulement 80°C . Les exposer à des températures plus élevées provoque une démagnétisation irréversible – une défaillance qui ne peut être corrigée sans remagnétiser.

Le suffixe de lettre dans le grade indique la classe de coercitivité à haute température :

• Pas de suffixe (par exemple, N42) : Température de fonctionnement maximale 80°C
• M (par exemple, N42M) : Jusqu'à 100°C
• H (par exemple, N42H) : Jusqu'à 120°C
• SH (par exemple, N38SH) : Jusqu'à 150°C
• UH (par exemple, N35UH) : Jusqu'à 180°C
• EH (par exemple, N33EH) : Jusqu'à 200°C
• AH (par exemple, N30AH) : Jusqu'à 220°C

Par exemple, un moteur de traction de véhicule électrique peut voir des températures de 120 à 150°C à l’intérieur de l’ensemble rotor. Dans ce cas, un grade N42H ou N38SH est le choix approprié. L'utilisation d'un N42 standard entraînerait une perte de champ dès le premier cycle de fonctionnement à des températures élevées.

Tenez également compte de l'aimant coefficient de rémanence de température , qui est généralement de -0,11 % à -0,12 % par °C pour le NdFeB. Un aimant évalué à 1,30 T à 20 °C produira environ 1,17 T à 120 °C — une réduction de 10 % qui doit être prise en compte dans la conception de votre circuit magnétique.

Sélectionnez le revêtement adapté à votre environnement

Aimants NdFeB sont très sensibles à la corrosion. L'alliage de base contient du fer et des éléments de terres rares qui rouilleront rapidement dans des environnements humides ou chimiquement agressifs sans revêtement protecteur. Le choix du mauvais revêtement est l’une des principales causes de défaillance prématurée des aimants sur le terrain.

Options de revêtement courantes et leurs caractéristiques

Notez que l’épaisseur du revêtement affecte directement les tolérances dimensionnelles. Si votre conception présente des espaces restreints (par exemple une fente de rotor avec une tolérance de 0,1 mm), la couche de nickel de 20 μm doit être prise en compte dans les dimensions usinées de l'aimant.

Définissez la forme et les dimensions en fonction de votre circuit magnétique

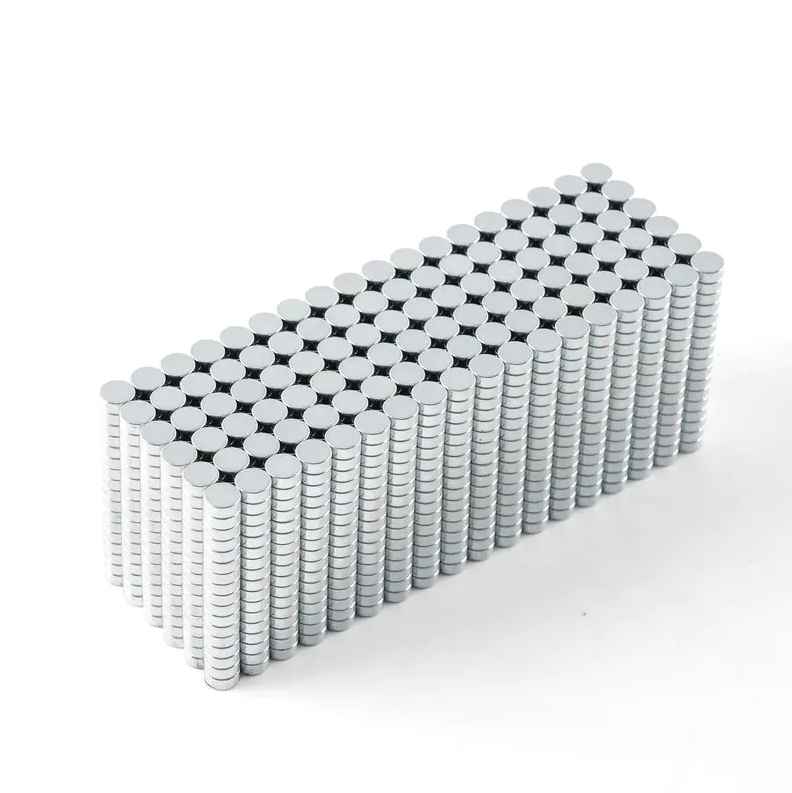

Aimants NdFeB sont fabriqués dans une large gamme de formes standards : blocs, disques, anneaux, arcs, tiges et profils personnalisés. La forme que vous choisissez doit servir la géométrie de votre circuit magnétique, et non l'inverse.

Les principales considérations dimensionnelles comprennent :

• Rapport longueur/diamètre (L/D) pour les aimants cylindriques : Un rapport L/D supérieur à 0,7 est généralement préféré pour éviter l'auto-démagnétisation due au facteur de forme.
• Aimants à arc pour moteurs : Le rayon intérieur et extérieur, l'angle d'arc (par exemple 45°, 60°, 90°) et l'épaisseur affectent tous la densité de flux dans l'entrefer. Même un écart de 1° dans l'angle d'arc peut décaler la forme d'onde de la force électromagnétique inverse dans un moteur BLDC.
• Aimants annulaires pour machines à flux axial : L'uniformité de l'épaisseur de paroi de ±0,05 mm est souvent essentielle pour des performances équilibrées.
• Degrés de tolérance : Les tolérances standard sont généralement de ±0,1 mm pour le NdFeB fritté. Le meulage de précision peut atteindre ±0,02 mm mais augmente les coûts et les délais.

Pour maintenir les aimants utilisés dans les fixations ou les loquets, la force de traction dépend fortement de l'entrefer. Un disque magnétique évalué à 10 kg de force de traction à un entrefer de 0 mm produira moins de 1 kg à un entrefer de 3 mm - une chute d'un facteur dix en raison de la seule réticence de l'entrefer.

Spécifiez la direction de magnétisation de votre assemblage

Aimants NdFeB peuvent être magnétisés dans différentes directions par rapport à leur géométrie. Les options les plus courantes sont axiales (à travers l’épaisseur), diamétrales (à travers le diamètre) et radiales (du centre vers l’extérieur). Spécifier une mauvaise direction de magnétisation entraînera un aimant qui ne pourra pas être utilisé dans votre assemblage, même si tous les autres paramètres sont corrects.

• Magnétisation axiale : Standard pour la plupart des disques et blocs magnétiques. Les pôles nord et sud se trouvent sur les faces planes.
• Magnétisation diamétrique : Commun pour les tiges cylindriques utilisées dans les capteurs et les actionneurs linéaires. Les pôles se trouvent sur les côtés opposés du cylindre.
• Magnétisation radiale : Utilisé dans les aimants annulaires pour les moteurs à courant continu et certaines configurations de haut-parleurs. Nécessite des appareils de magnétisation spécialisés et est plus complexe à fabriquer.
• Magnétisation multipolaire : Appliqué aux anneaux ou aux arcs dans les moteurs pas à pas et les applications d'encodeurs. Un seul anneau peut comporter 8, 16, voire 32 pôles avec une alternance de régions nord-sud.

Vérifiez toujours la direction de la magnétisation avec un Gaussmètre ou une sonde Hall avant d'intégrer des aimants dans un assemblage, en particulier dans les configurations multipolaires où des erreurs de polarité peuvent provoquer un déséquilibre du rotor.

Tenir compte des propriétés mécaniques et des contraintes de manipulation

Les aimants NdFeB sont des matériaux frittés de type céramique. Ils sont dur mais cassant , avec une résistance à la compression d'environ 1 050 MPa mais une résistance à la flexion de seulement 250 MPa. Cela signifie qu'ils peuvent bien résister à la compression, mais qu'ils se fissureront ou s'écailleront sous l'effet de la flexion, de l'impact ou de la traction.

Exigences pratiques de manutention à prévoir :

• Les grands aimants (au-dessus de 50 mm dans toutes les dimensions) nécessitent des fixations ou des entretoises lors de l'assemblage pour éviter une attraction incontrôlée et une fracture par impact.
• Aimants NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Le collage est courant pour le montage ; cependant, l'adhésif doit être adapté à la température de fonctionnement et à la dilatation thermique différentielle entre l'aimant (coefficient ~5 × 10⁻⁶/°C) et le boîtier en acier (~11 × 10⁻⁶/°C).
• Les stimulateurs cardiaques, les cartes de crédit et les montres mécaniques doivent être tenus à au moins 10 à 15 cm lors de la manipulation d'aimants de haute qualité.

Utiliser un cadre décisionnel pour converger vers la bonne spécification

Lors de l'approvisionnement Aimants NdFeB pour une nouvelle application, travailler ces questions dans l’ordre éliminera systématiquement les options inadaptées :

1. Quelle est la température maximale que l’aimant atteindra en service ? → Ceci détermine le suffixe de note (pas de suffixe, M, H, SH, UH, EH ou AH).
2. Quelle densité de flux ou force de traction est requise au point de travail ? → Cela détermine le produit énergétique minimum et donc la note numérique (par exemple, N35 contre N48).
3. Quelle est l’exposition environnementale ? → Celui-ci détermine le revêtement (Ni pour les intérieurs secs, époxy ou Parylène pour les environnements humides ou chimiques).
4. Quelle forme et quelle direction de magnétisation le circuit magnétique nécessite-t-il ? → Cela détermine la géométrie et l'orientation.
5. Quelles sont les tolérances dimensionnelles requises ? → Cela détermine si les tolérances de frittage standard suffisent ou si une rectification de précision est nécessaire.
6. Quelle quantité est nécessaire et à quelle fréquence de livraison ? → Cela détermine si les tailles de catalogue standard ou les outils personnalisés sont plus pratiques.

Il est fortement recommandé d'exécuter une simulation magnétique par éléments finis (FEM) en utilisant les données réelles de la courbe BH pour la nuance sélectionnée (et non des hypothèses simplifiées) avant de finaliser les spécifications de toute application à volume élevé ou critique pour la sécurité.

Vérifier la qualité grâce à des tests standardisés

Une fois que vous avez identifié une spécification cible, demandez des rapports de tests de matériaux certifiés (CMTR) ou des données de tests tiers qui confirment les paramètres suivants pour chaque lot de production :

• Rémanence (Br) — vérifié via un fluxmètre calibré, pas seulement une lecture de Gauss en surface
• Coercivité (Hcb et Hcj) — la coercivité intrinsèque Hcj est particulièrement critique pour les qualités à haute température
• Produit énergétique maximal (BHmax) — doit se situer dans la fenêtre de note déclarée
• Résultats des tests au brouillard salin — ASTM B117 ou équivalent, adapté aux spécifications du revêtement
• Rapport d'inspection dimensionnelle — dimensions critiques vérifiées par rapport aux tolérances du dessin à l'aide d'une MMT ou d'une mesure optique

La cohérence d’un lot à l’autre est un défi connu dans la production de NdFeB fritté. Les propriétés magnétiques peuvent varier de ± 3 à 5 % entre les lots de fours, ce qui est important dans les applications de précision. Spécifier les critères d'inspection à la réception dans votre bon de commande – et ne pas se fier uniquement à l'autocertification du fournisseur – est une étape pratique qui évite les défaillances d'assemblage en aval.
