Aimants cylindriques en néodyme - pourquoi sont-ils si puissants ?

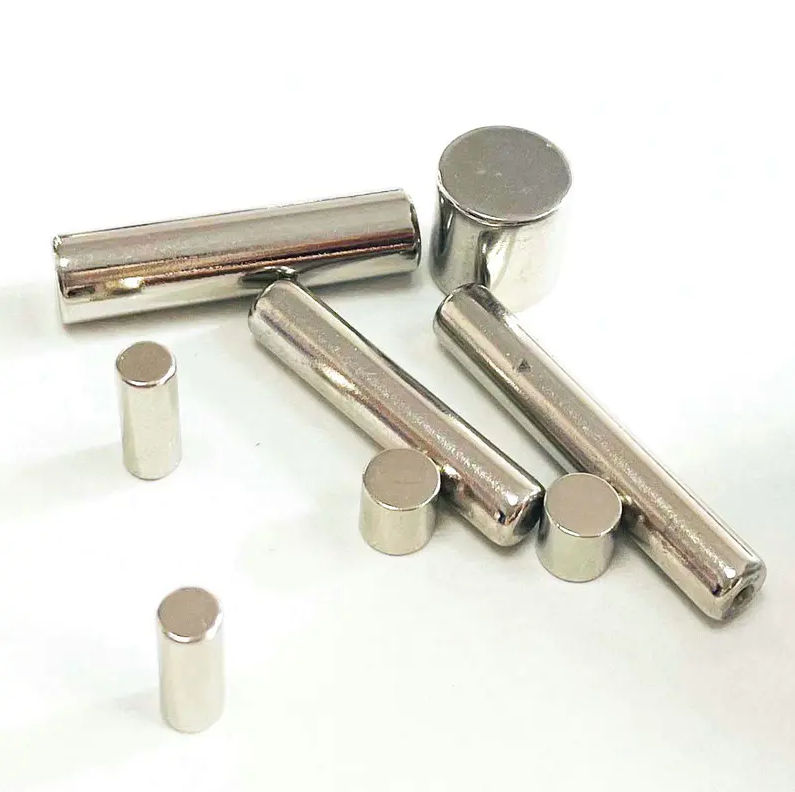

Aimants cylindriques en néodyme sont exceptionnellement solides car ils sont fabriqués à partir d’un alliage néodyme-fer-bore (NdFeB) — le matériau à aimant permanent le plus puissant jamais découvert . Leur géométrie cylindrique concentre le flux magnétique le long d'un seul axe et leur coercivité élevée garantit que le champ reste stable même sous des contraintes mécaniques ou des forces magnétiques opposées. En bref, le matériau et la forme travaillent ensemble pour produire une force magnétique bien au-delà de ce que les aimants traditionnels en ferrite ou en alnico peuvent atteindre.

La structure cristalline du NdFeB : là où commence la force

La fondation d'un aimant cylindrique en néodyme La puissance de réside dans sa structure atomique. Les aimants NdFeB sont construits autour d'un réseau cristallin tétragonal (Nd₂Fe₁₄B), dans lequel les atomes de fer fournissent le moment magnétique primaire tandis que les atomes de néodyme créent une anisotropie magnétocristalline massive, ce qui signifie que les électrons préfèrent fortement s'aligner le long d'un axe spécifique.

Cette anisotropie est le différenciateur clé. Cela rend très difficile sur le plan énergétique la rotation des domaines magnétiques dans une direction opposée à leur direction préférée, ce qui se traduit directement par une coercivité élevée (résistance à la démagnétisation). Les atomes de bore stabilisent le réseau cristallin, empêchant ainsi l’effondrement structurel sous contrainte thermique ou mécanique.

En comparaison, les aimants en ferrite courants ont une anisotropie bien inférieure, c'est pourquoi un petit cylindre en néodyme peut facilement extraire un bloc de ferrite plusieurs fois sa taille.

Propriétés magnétiques clés : les chiffres derrière la puissance

Trois propriétés mesurables définissent les performances d'un aimant. Aimants cylindriques en néodyme leader dans les trois :

Le produit énergétique (BHmax) est le chiffre le plus révélateur : il mesure la quantité d’énergie magnétique utilisable stockée par unité de volume. Les aimants en néodyme de grade N52 atteignent jusqu'à 440 kJ/m³ , plus de dix fois celui d'un aimant en ferrite typique. C'est pourquoi les cylindres en néodyme peuvent générer de fortes forces de maintien à partir d'un corps très compact.

Comment la forme du cylindre amplifie les performances

La forme n’est pas un facteur passif : elle détermine activement la manière dont le flux magnétique est dirigé et concentré. La forme cylindrique offre des avantages géométriques spécifiques :

Concentration du flux axial

Lorsqu'un aimant cylindrique est magnétisé axialement (à travers ses faces planes), tout le flux sort par une face circulaire et revient par l'autre. Cela crée un champ haute densité étroitement concentré à chaque pôle. Un cylindre avec un rapport diamètre/longueur proche de 1:1 tend à maximiser l’intensité du champ aux pôles pour un volume donné de matériau.

Facteur de démagnétisation réduit

Tous les aimants génèrent un champ démagnétisant interne qui va à l’encontre de leur propre magnétisation. Les cylindres allongés (dont la hauteur dépasse largement le diamètre) ont un facteur de démagnétisation inférieur dans la direction axiale. Cela signifie qu'une plus grande partie de l'énergie magnétique inhérente à l'aimant contribue au champ externe plutôt que d'être gaspillée à combattre l'opposition interne.

Option de magnétisation radiale

Aimants cylindriques peut également être magnétisé radialement, avec le pôle nord sur la surface extérieure incurvée et le pôle sud au centre (ou vice versa). Cette configuration est largement utilisée dans les moteurs électriques et les capteurs où un champ radial rotatif uniforme est requis. La symétrie circulaire du cylindre est particulièrement adaptée à cette application.

Processus de fabrication : comment un alliage brut devient un aimant haute performance

La force d’un aimant cylindrique en néodyme fini n’est pas automatique : elle dépend d’un processus de fabrication étroitement contrôlé :

1. Fusion et coulée d'alliages — Le néodyme, le fer et le bore sont fondus ensemble et coulés en lingots ou en bandes en fines paillettes pour créer une microstructure uniforme.
2. Broyage en poudre fine — L'alliage est pulvérisé jusqu'à obtenir une taille de particules d'environ 3 à 5 micromètres. Chaque particule est idéalement un domaine magnétique unique, essentiel pour une coercivité maximale.
3. Alignement dans un champ magnétique — La poudre est pressée pour prendre forme tandis qu'un fort champ externe aligne tous les axes cristallins dans la même direction. Cette étape est cruciale : des grains mal alignés réduisent directement la force finale de l’aimant.
4. Frittage — Le compact pressé est chauffé à environ 1 000-1 100°C, fusionnant les particules en un corps dense et solide sans les faire fondre. Un traitement thermique post-frittage optimise la chimie des joints de grains.
5. Usinage et revêtement — Le NdFeB fritté est fragile et sujet à la corrosion. Les cylindres sont découpés à des dimensions précises puis recouverts – le plus souvent de nickel-cuivre-nickel ou de zinc – pour les protéger contre l'oxydation.
6. Magnétisation finale — Le cylindre fini est placé dans un magnétiseur pulsé qui sature le matériau en appliquant un champ plus fort que le seuil de coercitivité, verrouillant ainsi les domaines dans un alignement permanent.

Chaque étape affecte la note finale. La différence entre un aimant N35 et un aimant N52 provient en grande partie de la pureté de la poudre, de la précision de l'alignement et des conditions de frittage, et non de matériaux fondamentalement différents.

Système de notes : ce que signifie réellement N35 à N52

Les aimants en néodyme sont vendus dans des qualités standardisées. Le chiffre qui suit « N » fait directement référence au produit énergétique maximal en mégagauss-oersteds (MGOe) :

• N35 — Produit énergétique de ~35 MGOe (≈ 279 kJ/m³). Niveau d'entrée de gamme, largement disponible et rentable.
• N42 — Produit énergétique de ~42 MGOe (≈ 334 kJ/m³). Un équilibre populaire entre force et disponibilité.
• N52 — Produit énergétique de ~52 MGOe (≈ 414 kJ/m³). La nuance la plus élevée disponible dans le commerce, nécessitant un alliage extrêmement pur et un traitement précis.

Des suffixes de lettres supplémentaires indiquent la résistance à la température : les grades « N » simples sont évalués à 80 °C, tandis que les grades « M », « H », « SH », « UH » et « EH » tolèrent jusqu'à 200 °C. Une résistance à la température plus élevée est obtenue en ajoutant du dysprosium ou du terbium, ce qui augmente la coercivité au prix d'un produit énergétique légèrement réduit.

Force du monde réel : exemples pratiques

Les propriétés magnétiques abstraites prennent tout leur sens lorsqu’elles sont traduites en forces de maintien réelles. Les exemples suivants illustrent ce que les aimants cylindriques en néodyme peuvent faire dans des tailles commerciales typiques :

A noter que ces forces de traction sont mesurées dans des conditions idéales (surface en acier plane et propre, contact complet). Même un petit entrefer réduit considérablement la force effective — un espace de 1 mm peut réduire la force de traction de 50 % ou plus en fonction de la taille et de la qualité de l'aimant.

Limitations qui affectent la force du monde réel

Malgré leurs performances exceptionnelles, les aimants cylindriques en néodyme ont des limites physiques bien définies dont les ingénieurs et les utilisateurs doivent tenir compte :

Sensibilité à la température

Les aimants en néodyme de qualité N standard commencent à perdre leur magnétisation de manière réversible au-dessus d'environ 80°C. S'il est chauffé au-delà de la Température de Curie de 310 à 340°C , ils sont démagnétisés en permanence. En revanche, les aimants alnico restent fonctionnels jusqu'à 550°C. Pour les applications à haute température, des variantes de qualité supérieure avec ajouts de dysprosium sont nécessaires.

Fragilité et fragilité

Le NdFeB fritté a une microstructure de type céramique. Les aimants cylindriques peuvent se fissurer ou se briser s’ils s’emboîtent soudainement ou s’ils tombent sur des surfaces dures. Il ne s’agit pas d’une faiblesse de leurs propriétés magnétiques, mais d’une limitation mécanique du processus de frittage qui doit être gérée par une manipulation et un montage appropriés.

Corrosion sans revêtement

Le NdFeB non revêtu s'oxyde rapidement dans les environnements humides, formant une surface poudreuse qui dégrade à la fois l'intégrité structurelle et les performances magnétiques. Les revêtements de nickel ou de zinc appliqués lors de la fabrication sont fonctionnels et pas seulement cosmétiques : des dommages au revêtement peuvent déclencher une corrosion qui affaiblit progressivement l'aimant.

Pourquoi les aimants cylindriques en néodyme surpassent les autres formes pour de nombreuses utilisations

Comparés aux disques magnétiques (très faible rapport hauteur/diamètre), aux blocs magnétiques ou aux aimants annulaires, les cylindres offrent une combinaison pratique d'avantages :

• Géométrie de champ prévisible — La symétrie axiale simplifie les calculs de champ magnétique, ce qui est précieux pour la conception technique.
• Des faces de poteaux solides — Les extrémités circulaires plates concentrent bien le flux, produisant une intensité de champ de surface élevée, utile pour la détection et le serrage.
• Rapports d'aspect polyvalents — En modifiant le rapport longueur/diamètre, le même matériau peut être optimisé pour différents profils de champ : les cylindres courts produisent un champ large et peu profond tandis que les cylindres longs produisent un champ plus étroit et plus profond.
• Compatibilité avec les systèmes rotatifs — Les cylindres s'intègrent naturellement dans les alésages, les boîtiers et les rotors, ce qui en fait un facteur de forme standard dans les moteurs, les actionneurs et les codeurs.

Les disques magnétiques, bien que similaires, ont un facteur de démagnétisation plus élevé en raison de leur grande surface par rapport à leur épaisseur, ce qui les rend un peu moins efficaces par unité de volume de matériau. Pour les applications où la force de traction et la longueur compacte sont importantes, la géométrie du cylindre est souvent le choix optimal.
